Description

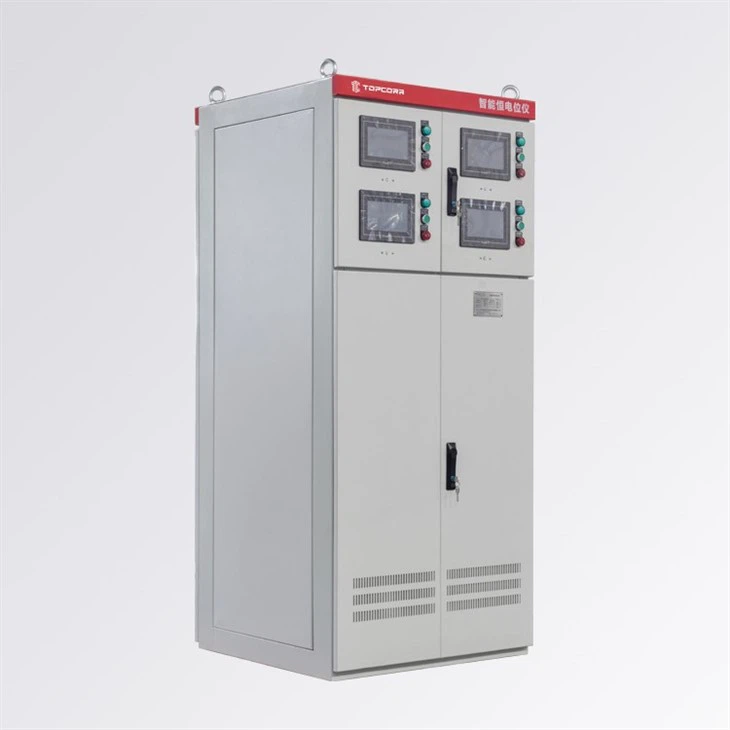

Le redresseur de transformateur, communément appelé redresseur, est l'un des types d'alimentation les plus couramment utilisés pour la protection cathodique à courant imposé. Le redresseur convertit la tension alternative en tension continue selon les besoins.

Avec plus de 20 ans d'expérience dans la fabrication d'équipements électroniques de précision, nous pouvons proposer différents types de redresseurs haut de gamme, notamment le redresseur de transformateur refroidi par air, le redresseur de transformateur refroidi à l'huile, le redresseur de transformateur d'énergie solaire, etc.

Champ d'application

Sur terre, au-dessus du niveau du sol, en plein air, zone sûre.

Caractéristiques

L'ensemble de la machine adopte des composants de base de haute qualité, avec une qualité stable et fiable
Commutateur haute fréquence en option et série d'alimentations contrôlées au silicium
Conception modulaire, prenant en charge plusieurs sorties de courant
Transformateur d'isolement multisortie de haute qualité avec une faible génération de chaleur et de bonnes performances d'isolation
Le système de contrôle est basé sur un système d'exploitation informatique intégré, stable et fiable, et doté d'une excellente évolutivité.
Le système adopte un processeur haute performance et un AP d'échantillonnage de haute précision, et la précision du contrôle de sortie est élevée
Prise en charge des modes entièrement automatiques et manuels
Prise en charge du mode de test marche/arrêt régulier, GPS marche/arrêt
Stockage de données de grande capacité, stockage automatique des données d'exploitation (jusqu'à plus de 10 ans)
Panneau LCD couleur, données intuitives, facile à utiliser
Sortie analogique en cas de panne de référence
Système d'alarme de panne complet
Prise en charge du protocole de communication MODBUS RTU et de la télécommande
Fournissant une interface RS485/232, RJ45 et prenant en charge la transmission sans fil
Composants de fonction WIFI en option

Paramètres de base

Paramètres environnementaux
Type d'environnement	À terre				En mer
Température de l'environnement	-30 degré ~+75 degré				Personnalisable
Humidité relative	0-100%HR				Personnalisable
Emplacement d'installation	Intérieur				Extérieur
Exigences antidéflagrantes	Inutile		Exd II BT4		Personnalisable
Type de refroidissement	Refroidissement par air				Refroidissement de l'huile
Méthode d'installation	Type de socle		Type de boîte		Type de mur		Type de poteau
Entrée de puissance
Alimentation CA	Monophasé 220 ± 10 % V 50 ± 5 % Hz		Triphasé 380 ± 10 % V 50 ± 5 % Hz		Personnalisable
Courant continu	12V/24V/36V				Personnalisable
Paramètres de l'appareil
Interaction	Écran LCD
Équipement de redresseur	Rechargeur contrôlé au silicium		Alimentation à découpage haute fréquence		Module DC-DC
Paramètre de sortie	Tension CC 0~100 V (personnalisable)				Courant CC 0~1 500 A (personnalisable)
Nombre de canaux de sortie	Monocanal, multicanal en option
Modèle de sortie	Potentiels constants		Courant constant		Test de continuité
Mode de fonctionnement	Automatique				Manuel
Plage de contrôle	+3V~-3V
Précision du contrôle	Potentiels constants inférieurs ou égaux à 10 mV				Courant constant Inférieur ou égal à 1 %
Enceinte	Tôle d'acier peinte		Acier galvanisé		Acier inoxydable (304.316 en option)
Niveau de protection du boîtier	IP 22-IP68 facultatif
Taille	1120 mm × 960 mm × 780 mm ; 1055 mm × 750 mm × 1645 mm ; 800 mm × 800 mm × 800 mm ; Différentes tailles peuvent être personnalisées
Couleur	RAL7035		Couleur naturelle en acier inoxydable		Autre
protection	Protection contre les surtensions et les surintensités		Protection contre la surchauffe		Protection contre les pannes
Alarme	Alarme de surchauffe, alarme de surtension, alarme de surintensité, alarme de défaillance de référence, alarme de connexion inversée de cathode et d'anode, alarme de circuit ouvert, alarme de surprotection et alarme de protection
Signal de transmission de données à distance		Tension de sortie		Courant de sortie		Exécuter le signal
Signal de télécommande de données		Signal de régulation à potentiel constant		Signal de régulation à courant constant		Signal d'arrêt
Mode de transfert		Le port RS485		4-20mA		Internet des objets		fibre optique
Auto contrôle		Nécessaire				Inutile
Interrupteur de courant		Nécessaire				Inutile
Afficher le compteur		Ampèremètre CC de sortie		Voltmètre CC de sortie		Potentiomètre
		Indicateur de puissance d'entrée		Indicateur d'état de fonctionnement		Voltmètre d'entrée
Bornier		Transmission de données		Sol du châssis		Entrée de puissance
		Sortie anodique		Sortie cathodique		Entrée de référence		Connexion de mesure
Parafoudre		Entrée CA				Sortie CC
La resistance d'isolement		Les bornes d'entrée et de sortie ne sont pas inférieures à 10 MΩ au châssis
Bruit		Pas plus de 80 dB(A)
Trois preuves		Les circuits imprimés et les points de soudure des fils de la machine doivent être traités avec un traitement anti-moisissure, anti-humidité et anti-poussière.
Plaque signalétique		Acier inoxydable, y compris le fabricant, la date de production, le matériau de l'équipement, le nom de l'équipement, le niveau d'entrée, la sortie nominale, le niveau de protection, etc.
Durée de vie		Durée de vie continue d'au moins 20 ans dans des conditions normales de fonctionnement

Caractéristiques

Description	Emplacement d'installation	Modèle	Tension de sortie V	Courant de sortie A
Surface extérieure du fond du réservoir	Intérieur sans antidéflagrant	TC-TR-AIA1	30	10
	Intérieur sans antidéflagrant	TC-TR-AIA3	50	50
	Intérieur sans antidéflagrant	TC-TR-AIA3	60	70
Pipeline enterré	Intérieur sans antidéflagrant	TC-TR-AIA3	50	30
Pipeline enterré	Intérieur sans antidéflagrant	TC-TR-AIA1	30	20
Drain d'interférence CC	Intérieur sans antidéflagrant	TC-TR-AOAP	30	10
Navires	Extérieur personnalisable	TC-TR-AIA3	24	80
Navires	Extérieur personnalisable	TC-TR-AIA3	36	100
Pieu en acier	Extérieur personnalisable	TC-TR-OIA3	40	200
Énergie éolienne offshore	Extérieur personnalisable	TC-TR-AIA3	36	100
Plateforme offshore	Extérieur personnalisable	TC-TR-OOA3	24	1000
